R-CNN

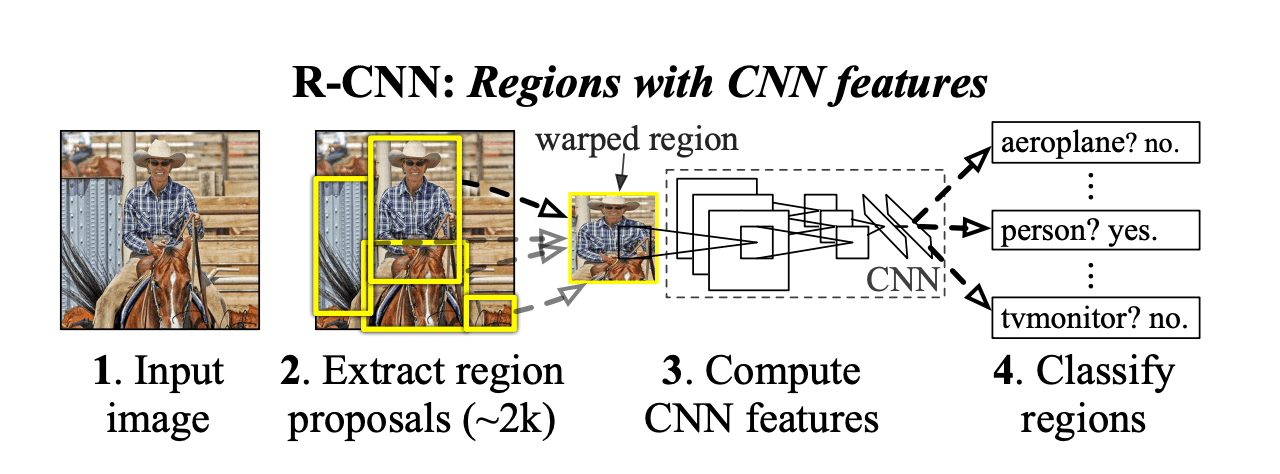

R-CNN 의 개요

1. 입력 이미지를 받는다.

2. Selective Search 를 통해 약 2000 여개의 영역을 제안(Region Proposals)한다.
   + 제안된 영역을 CNN을 사용하여 features를 얻기 위해 CNN의 input크기에 맞춰 일정한 크기로 조정한다.

3. 크기를 조정한 영역을 CNN(AlexNet)에 넣어 features를 얻는다.

4. Support Vector machines(SVM)을 이용하여 구해진 features를 분류한다.



Abstract

 본 논문은 두가지 핵심을 사용한다.

1. 객체 탐지를 위한 Region Proposals 에 CNN을 적용한다.

2. labeled 된 훈련 데이터가 부족할때 supervised pre-training 과 domain-specific fine-tuning 을 통해 성능을 향상시킨다.



Object detection with R-CNN

• Object Localization

   논문에서 object localization을 위해 3가지 방법을 제시한다.



  1. Regression
      Szegedy 의 연구의 결과로 좋지 못함을 알고 채택하지 않음.


     C.Szegedy, A.Toshev, and D.Erhan. Deep neural networks for object detection. In NIPS, 2013.

  2. Sliding Window
      R-CNN은 합성곱 층이 5개인 구조여서, 매우 큰 윈도우 (195\*195 pixels)와 Strides (32\*32 pixels)로는 정확한 localization 이 힘들기 때문에 채택하지 않음.

  3. Region Proposals
      `Selective Search` 를 채택 함.


     C. Gu, J. J. Lim, P. Arbelaez, and J. Malik. Recognition using regions. In CVPR, 2009.




• Feature Extraction

   CNN(AlexNet) 을 활용하여 각 region proposal에서 4096 차원의 feature vector을 추출한다.

   feature vector을 얻기 위해, region proposal을 5개의 합성곱층과 2개의 완전 연결 계층으로 이루어진 CNN(AlexNet)의 input size인 (227*227 pixels)에 맞춰야 한다.
   이를 위해, 어떠한 비율의 box든 input size로 변형(warping)을 해야하는데, 객체 영역만 tight 하게 자른 box가 아닌 p pixels 만큼 여유를 두고 자른 박스를 warping 합니다.(논문에서는 p = 16 을 사용하였다.)


  CNN( AlexNet ) 참고 논문

  C.Szegedy, A.Toshev, and D.Erhan. Deep neural networks for object detection. In NIPS, 2013.



• Test-time detection

   테스트 단계에서 CNN 을 통하여 얻은 region의 feature를 SVM을 사용하여 각 클래스 마다 점수를 매긴다.
   한 이미지에서 이렇게 점수를 매긴 region을 각 클래스 별 독립적으로 greedy non-maximum suppression을 수행한다.

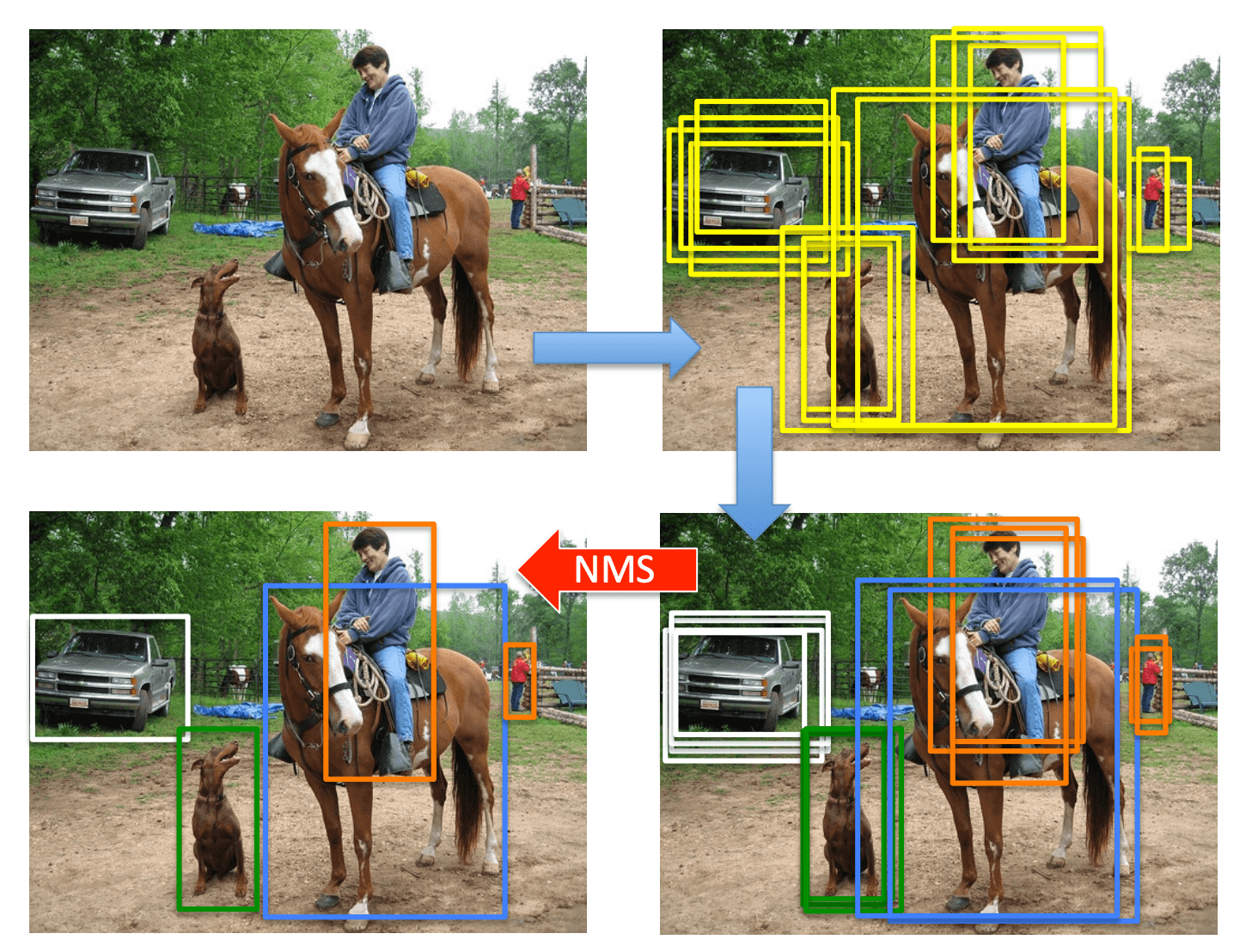

  NMS (Non-Maximum Suppression)




  object detector가 예측한 bounding box 중에서 정확한 bounding box를 선택하도록 하는 기법



  N. Bodla, B. Singh, R. Chellappa and L. Davis, Soft-NMS — Improving Object Detection with One Line of Code, in 2017

  Run-time analysis

   두가지 특징이 detection을 빠르고 효율적으로 만든다.

  1. 모든 클래스에서 CNN의 parameters를 공유한다.
  2. CNN을 통해 얻은 feature vectors(4k-dimention) 들은 다른 일반적인 접근법들보다 차원이 낮다.

• Training

  Supervised pre-training

   CNN(AlexNet)을 거대한 보조 data-set인 ILSVRC2012(이미지만 있고 bounding box 가 없는)로 이미지 분류를 위한 pre-training을 한다.



  Domain-specific fine-tuning

   CNN이 warp된 proposal window(domain)에 잘 작용하기 위해, warp된 region proposal들 만 사용하여 stochastic gradient descent(SGD) 알고리즘으로 CNN parameters 를 훈련시켰다.



  Object category classifiers

   객체를 분류할때, 찾으려는 객체가 완전히 들어와 있는 box는 positive 이고 객체가 조금이라도 들어와 있지 않는 box는 negative 이다.  그렇다면 객체가 일부 들어간 box는 positive 일까 negative 일까?
   이에 관하여 IoU 임계값이 {0,0.1,...,0.5}중 0.3 인 것이 결과가 가장 좋아 0.3이상인 것은 positive 아닌것은 negative으로 하였다.
   CNN을 통해 features가 추출되고 training labels 가 주어지면 linear SVM을 각 클래스마다 훈련시켜야 한다.
   이때 training data가 너무 많아 메모리가 꽉 차는 현상을 막기 위해 hard negative mining method를 채택하였다.

  hard negative mining

   positive example 과 negative example 을 균형적으로 학습시키 위한 기법.
   negative examples 가 있으면 confidence score 순으로 샘플을 선정 후, random하게 선정한 positive examples 를 갖고 하나의 mini-batch로 만들어 사용하는 방법.
   일반적으로 negative examples의 갯수가 훨씬 많은데, 그중 일부만 사용하여 메모리의 사용량을 줄일 수 있다.






Visualization, ablation, and modes of error

• Visualizing learned features

   CNN의 첫번째 계층은 경계와 보색을 찾아준다. 두번째 계층부터는 이해하기가 힘든데, 직관적으로 알아보려고 한다. 그 방법은 하나의 feature를 선택하여 마치 객체 탐지기 처럼 사용하는 것이다.
   방법은 다음과 같다.


  1. 많은 region proposals에서 feature들의 활성화를 계산한다.
  2. 활성화가 큰 순서대로 정렬 한다.
  3. non-maximum suppression을 수행한다.
  4. 높은 점수의 region을 확인한다.

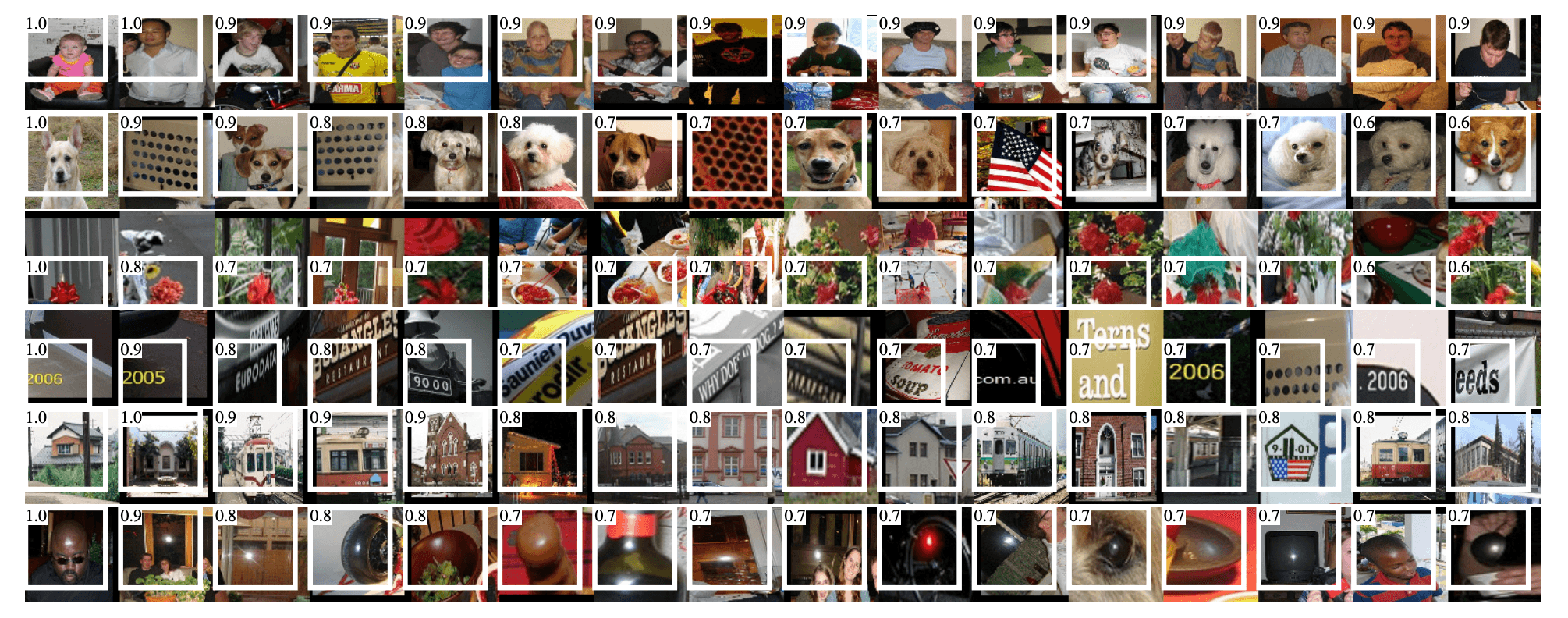

  Figure 4: 5번째 pooling 후 높은 점수 의 후보 영역

  나열된 점을 dog로 분류하고, 반사된 표면 등 분류된 결과를 볼 수 있다.
  다음 결과로 보아 network는 약간의 class-tuned features와 함께 모양, 질감, 색상 및 재료 속성이 분포된 표현을 학습하는것으로 보인다.



• Ablation studies

  Ablation studies

  특정 요소가 전체 시스템에 어떤 영향을 주는지 확인하고 싶을때 해당 요소를 제거한 시스템과 비교해보며 확인하는 분석 기법.

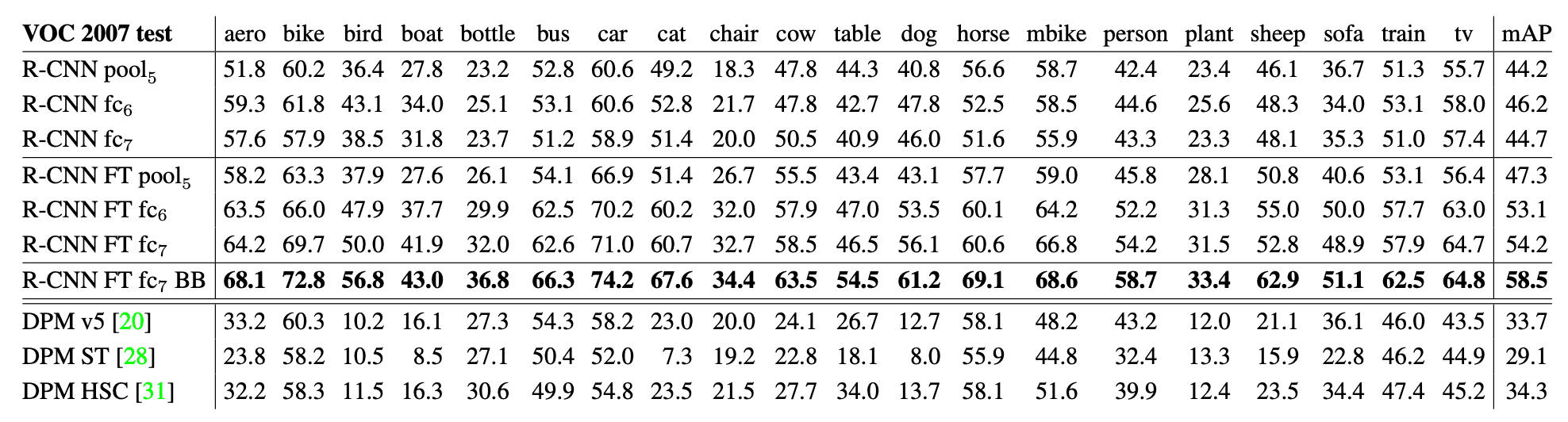

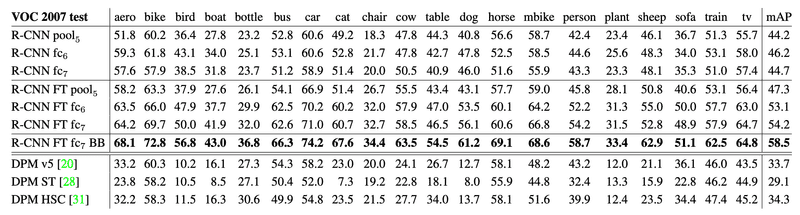

  Table 2: PASCAL VOC 2007에서의 detection average precision(%)

   R-CNN의 CNN은 AlexNet으로 5계층의 합성곱층과 2계층의 완전연결계층으로 이루어져 있다.
   CNN의 마지막 풀링층을 pool5, 완전연결계층 2계층을 각각 fc6, fc7이라 명명하자.


  Performance layer-by-layer, without fine-tuning

   먼저 fine-tuning을 하지 않았을 때 결과를 비교해 보기 위해 ILSVRC 2012 데이터로만 사전훈련한 CNN을 사용하여 분석하였다.
   위 table 의 1-3행의 결과를 보면, PASCAL VOC 데이터에 fine-tuning을 하지않은 경우 fc7의 결과보다 fc6의 결과가 더 좋은것을 볼 수 있다. 이는, CNN의 매개변수의 29%인 약 1680만개를 mAP 저하없이 제거 할 수 있음을 의미한다.
   이보다 더 놀라운 점은 pool5까지만 있는 네트워크에서도 pool5가 6%만큼의 features를 계산하지 않음에도 불구하고 꽤나 좋은 결과를 보여줬다는 것이다.  이 결과로 CNN의 표현력의 상당부분은 합성곱층에서 온다는것을 알 수 있다.

  Performance layer-by-layer, with fine-tuning

   fine-tuning 을 했을때 결과를 비교해 보자. fc6 와 fc7의 결과가 pool5까지만 했을때 보다 훨씬 좋은것을 볼 수 있다.
   이를 통해 대부분의 성능적 향상은 domain-specific non-linear clssifers(fc6, fc7)을 학습함으로서 얻을 수 있다는 것을 알 수 있다.



• Network architectures

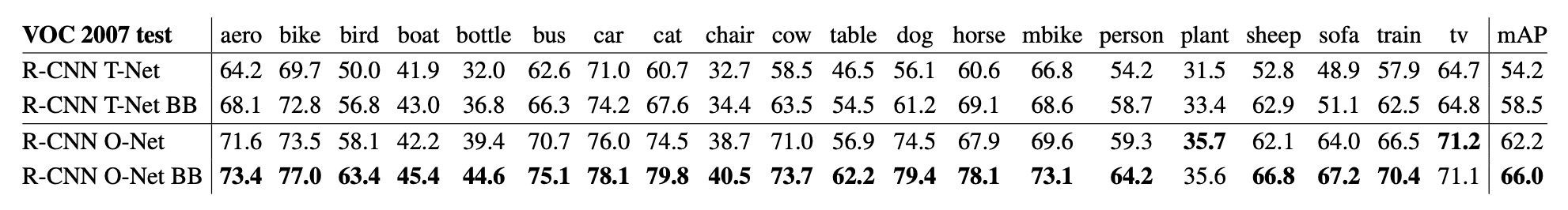

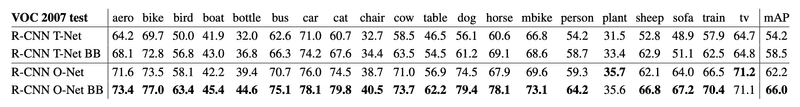

  Table 3: PASCAL VOC 2007에서의 두개의 다른 CNN 구조의 detection average precision(%)
  T-Net = AlexNet / O-Net = VGG16

   위의 결과로 볼 수 있듯, AlexNet 대신 VGG16을 사용하면 성능이 더 좋아집니다. 하지만 연산속도가 7배 느려진다는 단점이 있다.



• Detection error analysis

  D. Hoiem, Y. Chodpathumwan, and Q. Dai. Diagnosing error in object detectors. In ECCV. 2012.

   저자의 방법에 error mode 를 구하고, fine-tuning 이 error mode를 어떻게 변화시키는지 그리고 저자의 error types 이 DPM과 비교하여 알아보기 위하여 위 논문에서 제시하는 analysis tool을 사용하였다.

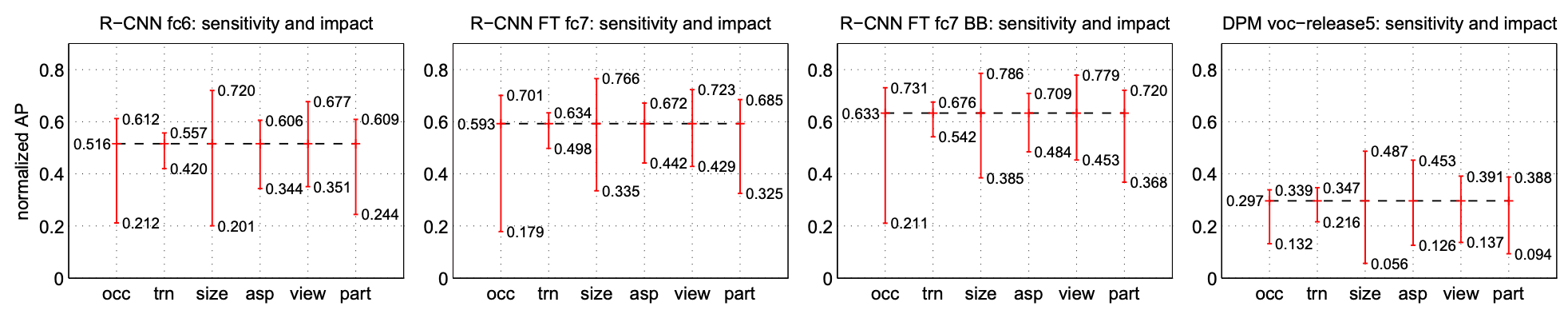

  Figure 5: object characteristics 에 대한 sensitivity

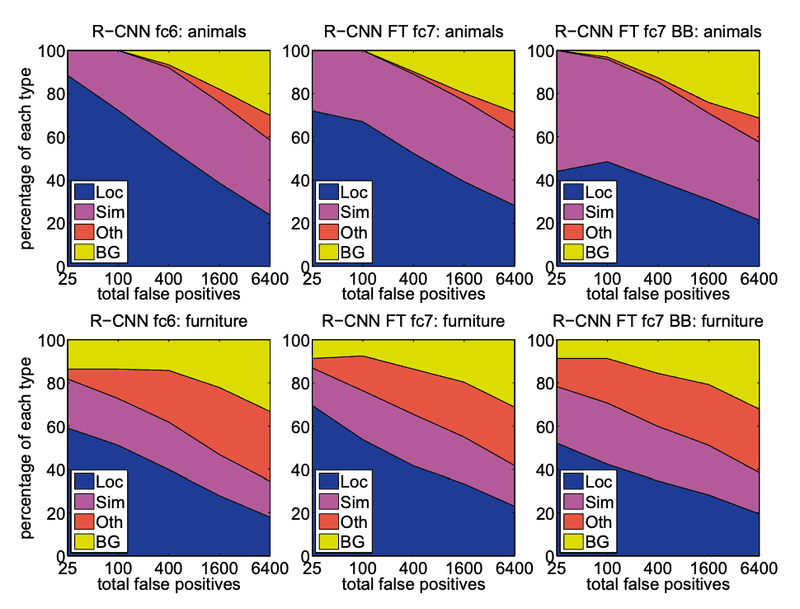

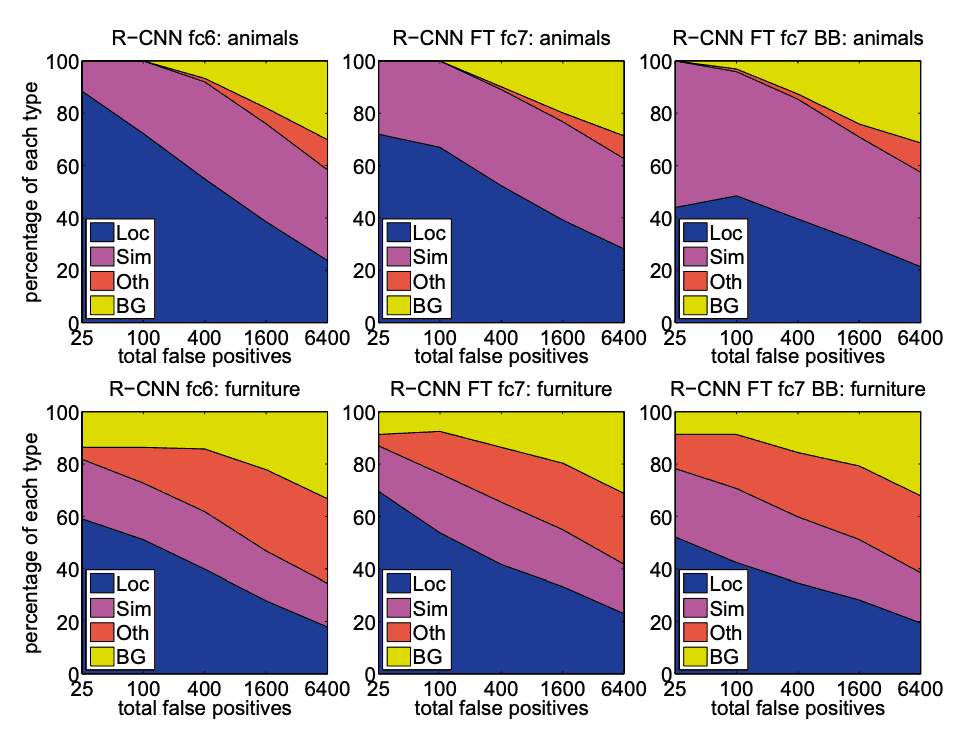

  Figure 6: top-ranked false positive(FP) types 의 분포





• Bounding-box regression

   error analysis 에 기초하여, 저자는 localization error를 줄이기 위해 간단한 method를 구현하였다.
   deformable part model (DPM)에 적용된 bounding-box regression 에 영감을 받아, selective search 의 region proposals 에 대한 pool5의 feature이 주어지면 새로운 detection window를 예측하기 위해 선형회귀 모델을 훈련한다.


  bounding-box regression 에 대한 자세한 사항은 Appendix C 참고.

   Table1, Table2, Figure5를 보면 이러한 간단한 접근이 많은 mislocalized detection들을 해결 하며 mAP를 3~4 point 향상 시키는 것을 볼 수 있다.



• Results on PASCAL VOC 2010-12


  Table 1: VOC 2010 test set 에 대한 Detection average precision(%)




• Results on ILSVRC2013 detection


  Figure 3: ILSVRC2013 detection test set 에 대한 mAP




The ILSVRC2013 detection dataset

ILSVRC2013 dataset은 PASCAL VOC dataset보다 균일하지 않다. 따라서 데이터 선택에 중요성을 요구한다.

• Dataset overview

  ILSVRC2013 은 다음과 같이 분류됩니다.


  • val (20,121 개) & test (40,152 개)
     검증 데이터와 테스트 데이터는 같은 이미지 분포로 이루어져 있고 모든 클래스(200 개)에 대해 bounding box 와 labeled가 되어져 있다.(annotated 됨)
  • train (395,918 개)
     훈련 데이터는 완전히 annotated 되어 있지 않다.




   훈련 데이터는 완전히 annotated 되어 있지 않기 때문에 hard negative mining을 사용 할 수 없다.
   이를 해결하기 위해 검증 데이터를 동일한 비율의 class로 val1과 val2로 같은 양으로 나눈다. 그리고 val1 과 훈련 데이터의 일부를 사용하여 positive examples로 활용한다.



• Region proposals

   ILSVRC 2013에서도 PASCAL VOC에서와 같이 Selective search 가 val1, val2, test 이미지 각각(훈련 데이터는 빼고)에 fast mode 로 적용하는 방식으로 region proposals를 수행한다.
   한가지 다른점이 있다면, selective search는 scale invariant 하기 때문에 이미지의 크기(해상도)에 따라 region 생성의 수에 영향을 미치는데, ILSVRC 이미지는 크기가 일정하지 않다는 것이다.
   이를 위해 selective search를 수행하기 전 각 이미지 마다 500 pixels로 너비를 고정 하였다.



• Training data

   훈련 데이터는 다음과 같이 만들었다.


  • 훈련 데이터 = val1 의 모든 selective search 와 ground-truth box + train 의 각 class당 N개의 ground-truth box (만약 N개보다 적을경우 모든 box를 사용)


   저자는 이를 val1 + trainN 라 명명 한다.

   훈련 데이터는 R-CNN에서 다음 3가지 절차를 수행하는데 필요하다.

  1. CNN fine-tuning : PASCAL에서 훈련한 것과 같이 val1과 trainN 으로 5만번의 SDG iteration을 수행하여 fine-tuning
  2. SVM 검출기(detector) training : val1과 trainN의 모든 ground-truth boxs를 사용. val1에 Hard negative mining 을 사용하여 5000개의 이미지를 선별. train는 완전히 annotated 되지 않기 때문에 negative examples을 선별하지 않음.
  3. bounding-box regressor training : val1 만 사용하여 훈련





• Validation and evaluation

   결과를 평가 서버에 제출하기 전, 훈련 데이터 사용의 검증과 위의 데이터를 사용하여 훈련한 CNN fine-tuning과 bounding-box regressor의 영향을 val2를 사용하여 검증하였다.
   추가적인 tuning 없이 ILSVRC 에서 R-CNN의 결과를 확인하기 위한것 이기 때문에 모든 시스템의 hyperparameter은 PASCAL에서 사용한것과 똑같이 고정하였다.
   val2에서 가장 좋은 결과를 보인 모델을 선택하여, bounding-box regression이 있는 모델과 없는 모델을 ILSVRC2013 평가 서버에 올렸다.

  제출을 위해 사용된 training-set은 다음과 같다.

  • SVM : val + train1k
  • bounding-box regressor : val
  • CNN : val1 + train1k





  CNN은 fine-tuning과 feature 계산을 반복 하지 않기 위해 val1 + train1k를 사용하였다.



• Ablation study

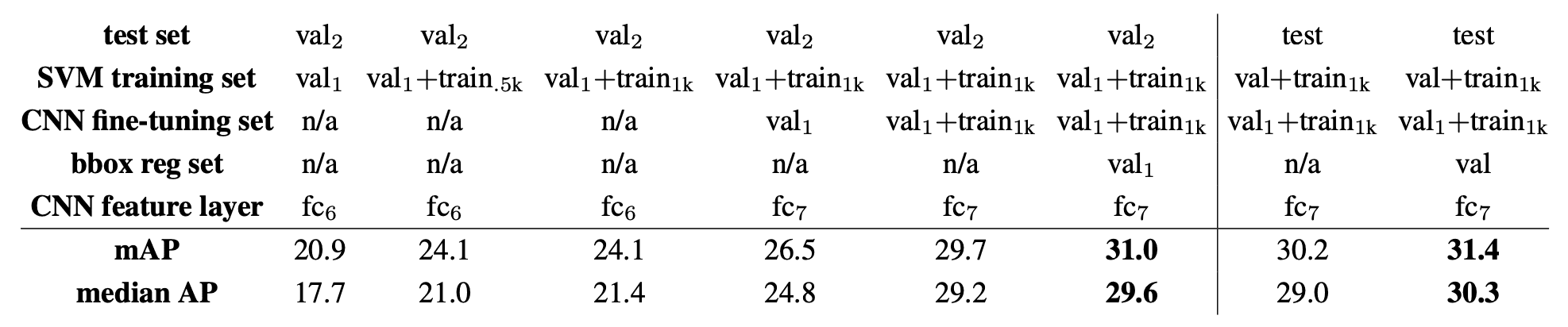

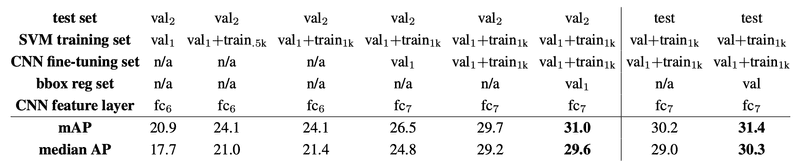

  Table 4: data usage choices, fine-tuning, bounding-box regression 에 관한 ILSVRC2013 ablation study
